疏散通道余壓監控系統主要功能

在發生火情時，該系統可以自動調控機械加壓送風系統的送風量，也可在消控中心對其進行遠程控制。確保疏散通道的余壓在火災發生時能夠處于有效的受控狀態，既能阻止煙氣的擴散，又能使逃生者比較輕松打開防火門逃生，保護人員安全疏散。

疏散通道余壓監控系統組成

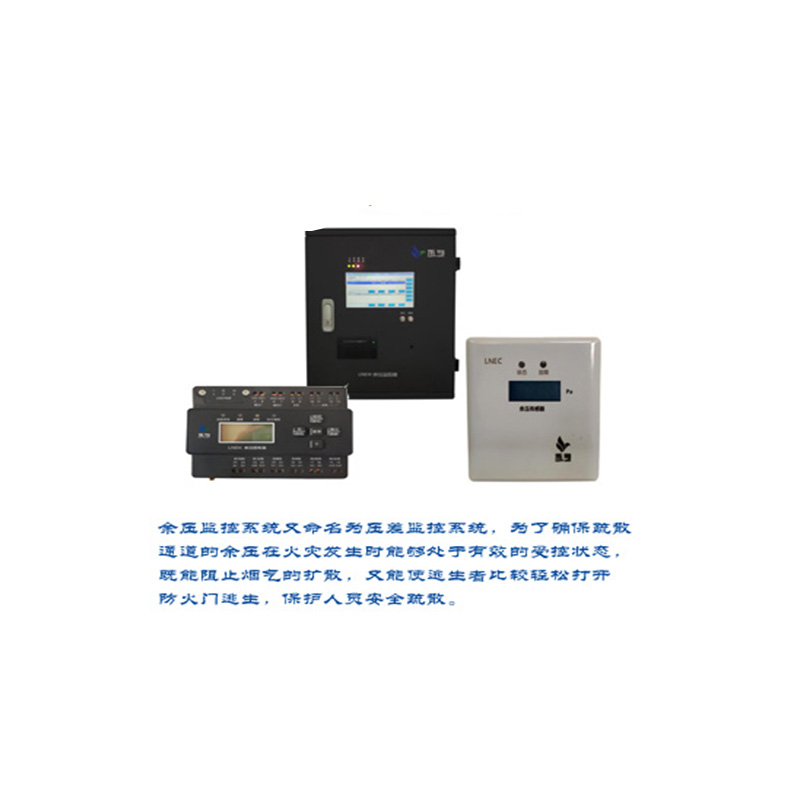

疏散通道余壓監控系統由余壓監控主機、 余壓控制器、余壓傳感器、 泄壓閥執行器組成，余壓監控主機安裝于消防中控室內部可以對整個系統進行實時監控，通過二總線連接到余壓控制器，余壓控制器實時的讀取余壓傳感器的余壓值和報警值，然后通過泄壓執行器對風機進行泄壓，余壓控制器可以不連接余壓監控主機直接形成小系統使用。余壓傳感器提供現場的余壓值和余壓報警。泄壓閥執行器執行來自余壓監控器的控制信號控制是否泄壓。

余壓監控主機

余壓監控監控器是整個余壓監控系統的監控主機，可以實時的監控余壓值、余壓報警、泄壓狀態、報警聯動狀態、系統運行情況以及控制余壓控制器的執行泄壓。進行系統的統一參數配置，實時24小時監控整個疏散系統的余壓。

余壓控制器

余壓控制器是一款可以獨立于系統使用或者連接余壓監控主機的的余壓控制器，通過主機控制或者云平臺控制或者消防聯動控制直接打開泄壓閥。反饋本身的狀態和執行閥的狀態，通過二總線的方式連接余壓傳感器來獲取系統的余壓。

余壓傳感器

余壓傳感器根據標準采集余壓，防煙樓梯間為40Pa到50Pa，前室、合用前室、消防樓梯間前室、封閉避難層（間）為25Pa至30Pa。把采集的余壓上傳到 余壓監控器，當余壓超過標準后會提供報警信號給余壓控制器。可以顯示余壓值也可以選擇不顯示余壓值型號。

泄壓閥執行器

泄壓閥執行器接收來自于：余壓控制器的命令打開泄壓閥還是關閉泄壓閥，使用24V電源供電
