浪涌保護器的選型參數表：

用途

      浪涌也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓。本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖，可能引起浪涌的原因有:重型設備、短路、電源切換或大型發動機。而 含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。

       浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。

基本特點

· 保護通流量大，殘壓極低，響應時間快;

· 采用最新滅弧技術，徹底避免火災;

· 采用溫控保護電路，內置熱保護;

· 帶有電源狀態指示，指示浪涌保護器工作狀態;

· 結構嚴謹，工作穩定可靠。

專業術語

1、接閃器 Air-termination system

用于直接接受或承受雷擊的金屬物體和金屬結構，如:避雷針、避雷帶(線)、避雷網等。

2、引下線 Down conductor system

連接接閃器與接地裝置的金屬導體。

3、接地裝置 Earth termination system

接地體和接地體連接導體的總和。

4、接地體 Earth electrode

埋入地中直接與大地接觸的金屬導體。也稱接地極。直接與大地接觸的各種金屬構件、金屬設施、金屬管道、金屬設備等可以兼作接地體，稱為自然接地體。

5、接地體連接導體 Earth conductor

從電氣設備接地端子接到接地裝置的連接導線或導體，或從需要等電位連接的金屬物體、總接地端子、接地匯總板、總接地排、等電位連接排至接地裝置的連接導線或導體。

6、直擊雷 Direct lightning flash

直接擊在建筑物、大地或防雷裝置等實際物體的雷電。

7、地電位反擊 Back flashover

雷電流經過接地點或接地系統而引起該區域地電位的變化。地電位反擊會引起接地系統電位的變化，可能造成電子設備、電氣設備的損壞。

8、雷電防護系統 Lightning protection system(LPS)

減少雷電對建筑物、裝置等防護目標造成損害的系統，包括外部和內部雷電防護系統。

8.1外部雷電防護系統 External lightning protection system

建(構)筑物外部或本體的雷電防護部分，通常由接閃器、引下線和接地裝置組成，用于防直擊雷。

8.2內部雷電防護系統 Internal lightning protection system

建(構)筑物內部的雷電防護部分，通常由等電位連接系統、共用接地系統、屏蔽系統、合理布線、電涌防護器等組成，主要用于減小和防止雷電流在防護空間內所產生的電磁效應。

一、電源SPD安裝介紹

       電源防雷器的安裝位置尤其是裝有多級電源防雷器時的安裝位置非常重要，如果不慎重考慮，可能按照技術要求選定的電源防雷器并不能很好地起保護作用.既浪費了錢.又留下了雷擊事故隱患。這是由于當過電壓波沿電纜傳輸時，被保護設備和各電源防雷器之間會產生能量反射。這種反射現象與各級電源防雷器的特性、被保護設備的特性以及它們之間電纜的特性有關.會造成在被保護設備上有遠超過電源防雷器上殘壓的過電壓，還有

可能反饋到電源系統中產生惡劣影響。

    為了消除這些能最反射的影響，1EC60664-1標準對電源防雷器間的級聯配合作了規定。若對電源防雷器的特性、被保護設備的特性以及它們之間電纜的特性不很清楚，通常在被保護線路中并聯接入多級電源防雷器時，當電壓開關型電源防雷器和限壓型電源防雷器之間的線路長度小于10 m或限壓型電源防雷器之間的線路長度小于5 m時(或根據電源防雷器廠家建議).為實現多級電源防雷器間的能量配合，應在電源防雷器之間的線路上串接適當的電阻或電感，這些電限或電感元件稱為退藕元件或解藕元件。為了方便電源防雷器的安裝，現在已經有廠家開發了實現多級電源防雷器間能量配合的多級電源防雷器組合裝置。

二、熱脫扣裝置介紹

      內置脫離器通常由熔片和彈簧機構組成.一個合格的防雷電涌保護器產品質量不僅決定于壓敏電阻或瞬態抑制二極管等核心器件性能，還與脫扣器、基座、報警

指示裝置等有關。工藝對防雷浪涌保護器的質量也起著很大的作用。其中脫扣器中低溫焊點的焊接材料、焊接工藝和質量對電源防雷器是否在正常泄放電涌電流時會產生誤動作有關鍵的影響。應該講，電源防雷器熱脫扣器低溫焊點焊接工藝和質量是產品合格與否的關鍵因素之一。

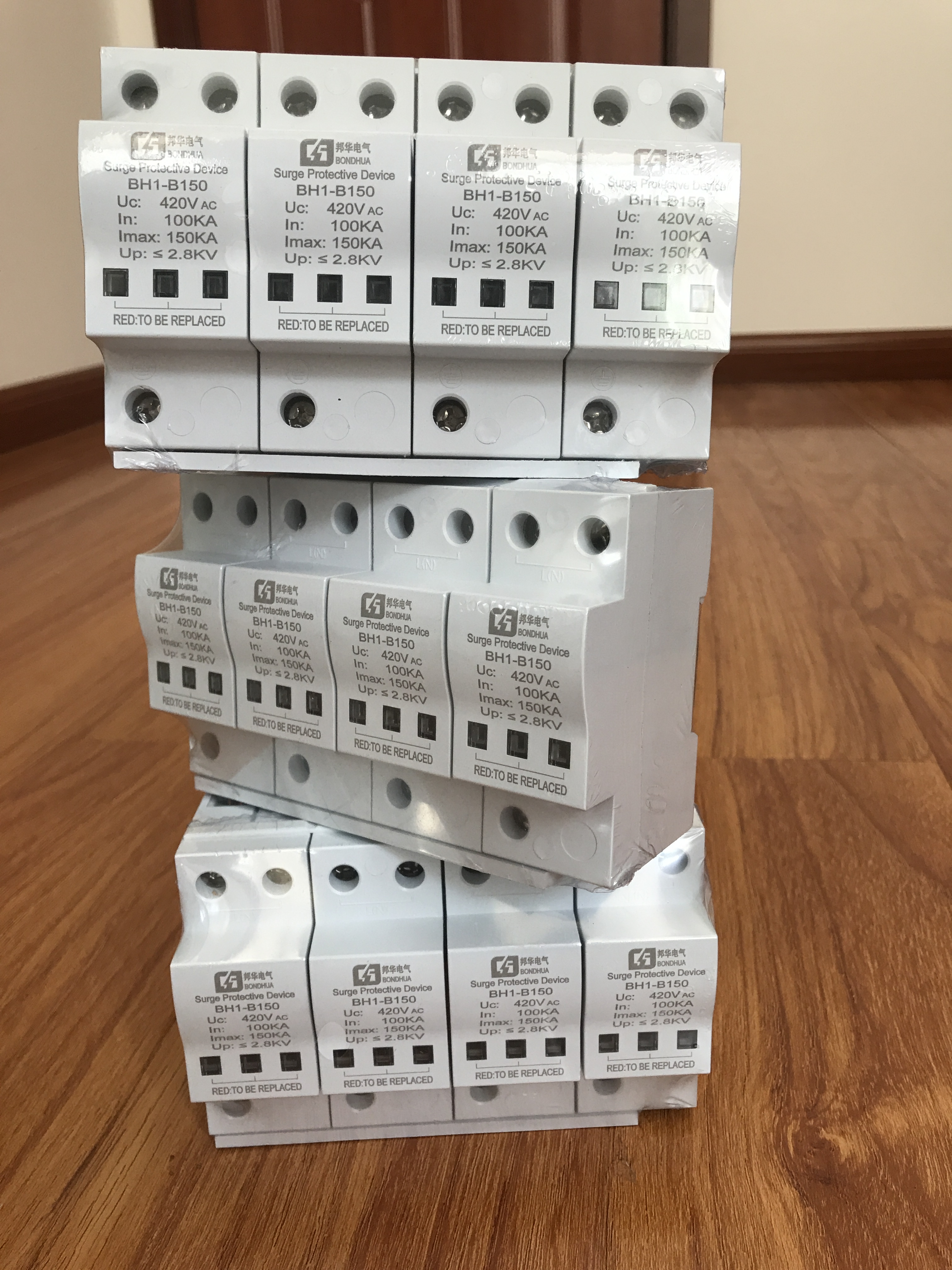

    多數的電源防雷器工作狀態用有色窗口指示.綠色為正常工作狀態，紅色為非正常工作(失效)狀態(如圖1-8所示).也有的電源防雷器使用聲光報警裝置或遙信觸點.除了

專業的防雷工程檢測機構應做定期檢查外.防雷裝置使用單位也應經常檢查電源防雷器工作狀態，特別是雷雨之后，以便及時發現問題。
