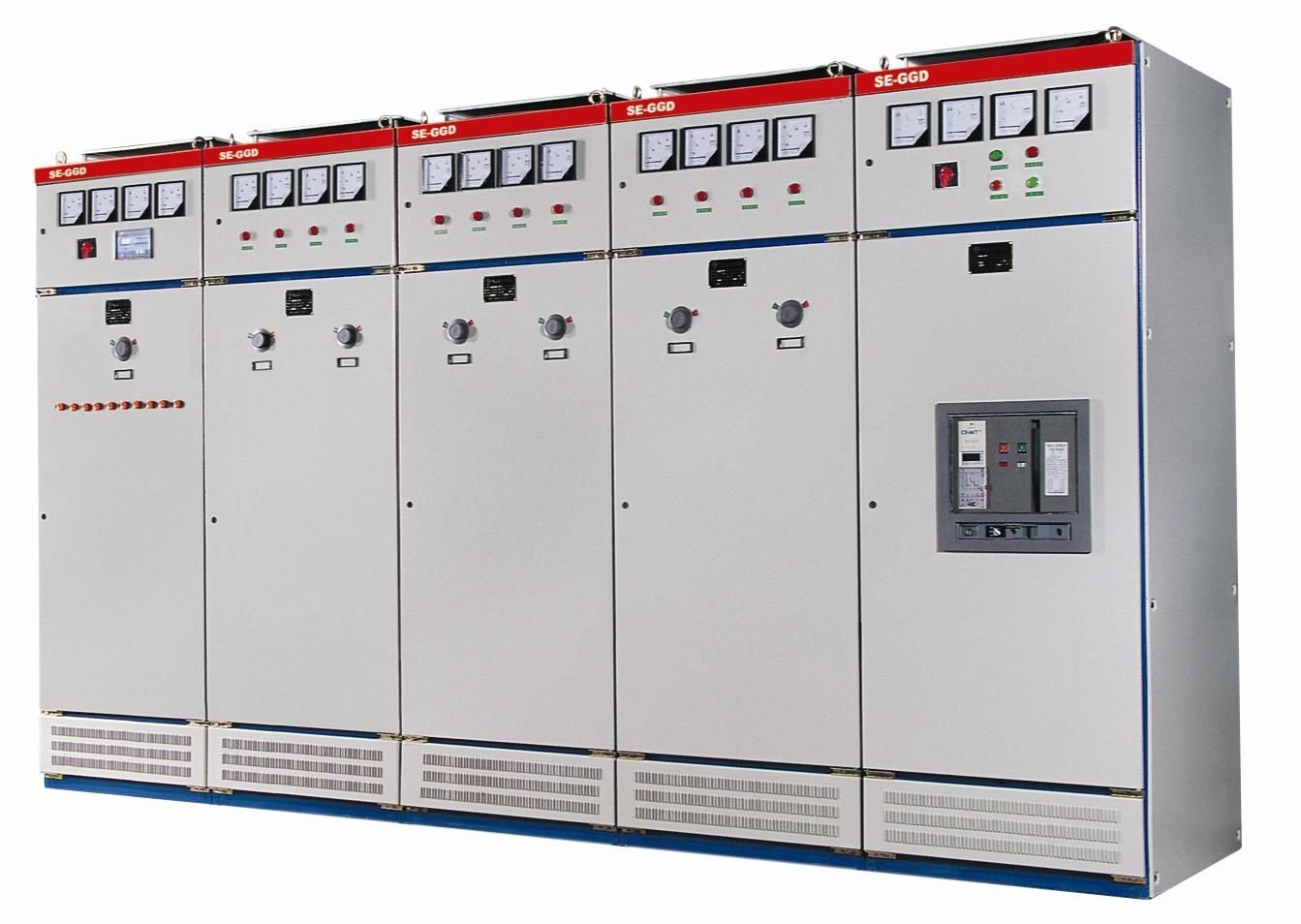

GGD-交流低壓開關柜

產品介紹

分類：低壓開關設備

技術術語：GGD交流低壓配電柜

產品標準：IEC439、GB7251

產品說明

GGD系列開關柜適用于電廠、變電站、工礦企業，高層建筑等用電用戶交流50Hz，額定工作電壓380V，額定工作電流4000A配電系統，作為電力、照明和配電設備進行功率轉換、配電和控制。

產品符合iec439低壓開關設備及控制設備及GB7251高壓開關設備總成標準。

穩定使用條件

1。安裝使用場所高度不超過2000m；

2。四周介質溫度不應高于+40℃，不小于-5℃，24h平均溫度不應超過+35℃；

3。室內相對濕度不超過90%（溫度為25℃）4。不含導電粉塵、氣體，腐蝕金屬、破壞絕緣的場所；

5。無火災爆炸危險性的場所；

6。無激烈振動、紊流的地方，垂直坡度不大于5度；

7。如有特定使用條件，請?jiān)谟嗁彆r與制造商聲明。

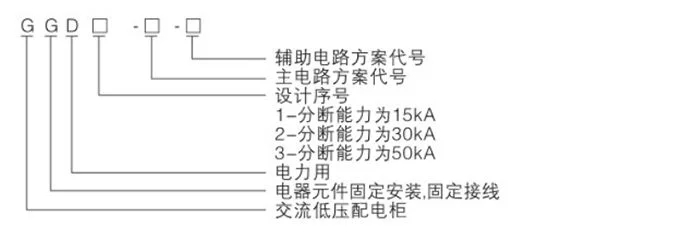

產品型號和含義

結構簡介structure introduction

1。GGD型交流低壓配電柜箱體采用通用柜形式，框架采用8MF冷彎鋼局部焊組裝。框架件及特定支撐件由定點鋼廠家提供，保證機柜的精度和質量。總柜的部件按模塊原理設計，通常系數低的模具安裝孔20個，使工廠實現預生產，縮短生產周期，提高工作效率。

2。GGD柜的設計充分考慮了機柜運行之中的散熱問題。柜之上、下端有有所不同數量的散熱卸扣孔。當機柜之中的電氣部件加熱時，熱量會升高。冷卻空氣通過上端的槽孔排出，冷空氣通過下端的槽孔時隔送入機柜，使密封柜體自下至之上形成自然通風通道，達到隱熱目的。

3。柜門與框架連接有旋轉軸式活動鉸鏈，便于安裝和拆卸。門的折疊邊緣嵌入山形橡膠塑料條。門關閉時，門與框架間的插入件有一定的壓縮行程，可防止門與柜體間接碰撞，提高門的防護等級。

4。儀表門與電氣元件連接，框架之上采用多股軟銅線，整個機柜形成完備的接地保護電路。

5。柜體面漆選用聚酯橙烤漆，附著力弱，質地糟糕。整個機柜采用亞光色調，避免眩光效果，為值班人員營造更加寬敞的視覺環境。

6。適當時可拆卸機柜頂蓋，便于現場主母線的組裝和調整。機柜底部的四個角配有提升和運輸用吊環。

8。GGD外殼防護等級為IP30，根據用戶需求和環境要求，可從IP20選擇到40。

技術參數

主電路方案

開關柜主電路方案132組，195規范，但不包括輔助電路控制和保護變化產生的方案和規范。
