系統概述

      多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖輸出等功能的多功能電力儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，能夠高精度測量三相電網系統中常用的電量參數：三相電流、電壓、電流、總有功功率、總無功功率、功率因數、總視在功率、頻率、分相有/無功功率、分相功率因數、有功電能、無功電能，并帶有通訊接口，可實現本地或遠程的開關信號檢測和控制功能。采用標準的RS485 MODBUS-RTU通訊心意，實現LED/LCD現場顯示和遠程RS485數字通訊。

系統特點

■ 測量：三相電流、電壓、總有功功率、總無功功率、功率因數、總視在功率、頻率、分相有/無功功率、分相功率因數、有功電能、無功電能

■ 顯示：LED數碼管顯示或STN藍屏、寬視角、高品質、高清晰LCD液晶屏顯示，可視度高

■ 通訊：1路RS485通訊，MODBUS-RTU協議

■ 輸出：2路電能脈沖輸出

■ 擴展：可直接從電壓、電流互感器輸入信號，現場可編輯設置輸入?yún)?shù)變比

訂貨實例

簽訂合同時，請?jiān)敿?xì)寫明產品型號、輸入信號等信息。

該系列產品標配有一個默認的出廠設置，若客戶有特殊需求，請?jiān)谄渌?xiàng)目中詳細注明。

型號：****多功能電力儀表

輸入：AC 380V/220V、AC 5A

電力網絡：三相四線

通訊接口：RS485/MODBUS-RTU

技術參數：

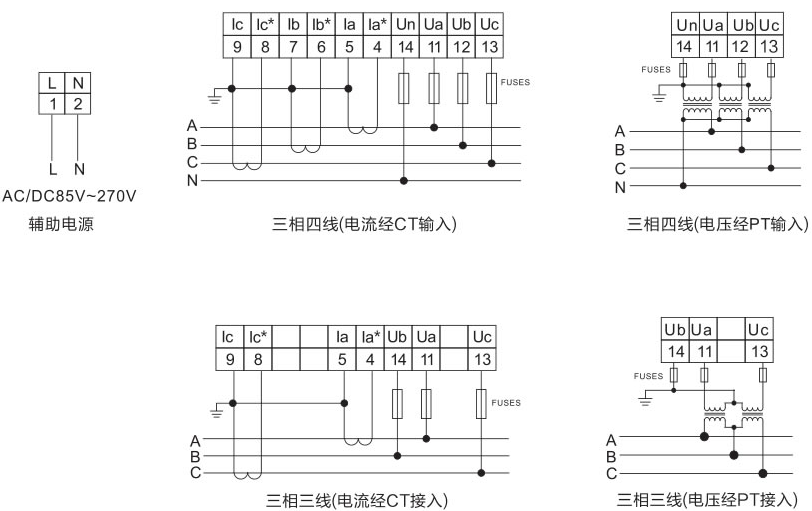

接線圖：
